DST-MD

DST-MD

DeviceNet I/O-veiligheidsklemmenblok DST-MD

De DeviceNet I/O-veiligheidsklem DST-MD heeft 8 ingangen voor veiligheidssignalen en acht solid-state veiligheidsuitgangen met maximale belasting van 500 mA. Vier testpulsuitgangen zorgen voor detectie van overspraak en kortsluiting van de ingangen.

  • Verwijderbare behuizingsklemmen voor eenvoudige installatie
  • 8 ingangen voor veiligheidssignalen
  • Vier testpulsuitgangen zorgen voor detectie van overspraak en kortsluiting
  • 8 solid-state uitgangen
  • Status-LED's voor geavanceerde diagnose

Specificaties & bestelinfo

Ordering information





Appearance

Appearance description

Order code

Input terminal

12 PNP inputs

4 Test outputs

Removable cage clamp terminals

DST1-ID12SL-1

Mixed I/O terminal

8 PNP inputs

8 PNP outputs

4 Test outputs

Removable cage clamp terminals

DST1-MD16SL-1

Mixed I/O terminal

4 PNP inputs

4 relay outputs (4×2-single pole)

4 Test outputs

Removable cage clamp terminals

DST1-MRD08SL-1

Specifications

General specifications

DeviceNet communications power supply voltage

11 to 25 VDC
(supplied from communications connector)

Unit power supply voltage

20.4 to 26.4 VDC (24 VDC -15% +10%)

I/O power supply voltage

Consumption
current

Communications power supply

DST1-ID12SL-1/MD16SL-1: 100 mA

DST1-MRD08SL-1: 110 mA

Mounting method

35-mm DIN track

Ambient operating temperature

-10°C +55°C

Ambient storage temperature

-40°C +70°C

Degree of protection

IP20 (IEC 60529)

Weight

DST1-ID12SL-1/MD16SL-1: 420 g

DST1-MRD08SL-1: 600 g

Safety input specifications

Input type

Sinking inputs (PNP)

ON voltage

11 VDC min. between each input terminal and G1

OFF voltage

5 VDC max. between each input terminal and G1

OFF current

1 mA max.

Input current

6 mA

Safety output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.5 A max. per output

Residual voltage

1.2 V max. between each output terminal and V1

Test output specifications

Output type

Sourcing outputs (PNP)

Rated output current

0.7 A max. per point

Residual voltage

1.2 V max. between each output terminal and V0

Safety output specifications for relay outputs

Relays

G7SA-2A2B, EN 50205 class A

Minimum applicable load

1 mA at 5 VDC

Rated load for a resistive load

240 VAC: 2 A, 30 VDC: 2 A

Rated load for an inductive load

2 A at 240 VAC (cos φ = 0.3),

1 A at 24 VDC

Mechanical life expectancy

5,000,000 operations min.
(switching frequency of 7,200 operations/h)

Electrical life expectancy

100,000 operations min. (at rated load and
switching frequency of 1,800 operations/h)

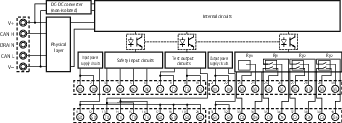

Safety I/O terminals

DST1-ID12SL-1

DST1-MD16SL-1

DST1-MRD08SL-1
