E32 rechthoekig

  • CAD-bibliotheek
  • E32-ETS14R-1 Datasheet

    • Thank you for downloading the E32-ETS14R-1 Datasheet

    Download again

    Did you know that 4 out of 5 distributors buy this product in a bundle?

    There are many variations of passages of Lorem Ipsum available, but the majority have suffered alteration in some form, by injected humour, or randomised words which don't look even slightly believable.

    Read more
Kenmerken

Optische vezels met rechthoekige detectiekop

De optische vezels met rechthoekige detectiekop kunnen snel en gemakkelijk worden gemonteerd op vlakke oppervlakten.

  • Modellen met detectierichting in X-, Y- or Z-as
  • 3 of 4 mm dikke behuizing voor beperkte hoogte
  • Standaard of flexibele vezel

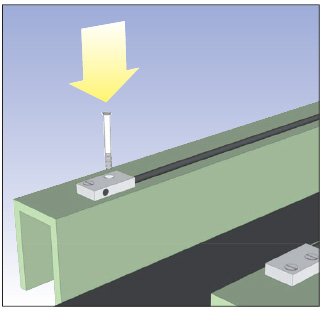

Simple mounting

simple mounting 02 prod

Ruimtebesparend en snel te monteren zonder extra steunen.

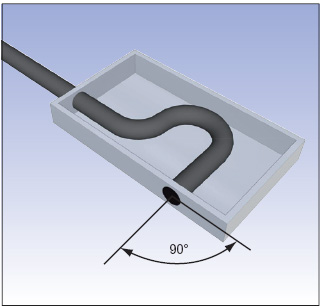

High production accuracy

high production accuracy 02 prod

Dankzij de nauwkeurige positionering tijdens de productie van 90°-optiek blijven hoekafwijkingen van de uitgaande optische as tot een minimum beperkt.

Specificaties & bestelinfo

Ordering information

Sensor type

Size in mm

(standard /
high-flex)

Sensing distance (in mm)1

Order code

Standard fiber

High-flex fiber

Standard fiber

High-flex fiber

E3X-HD

E3NX-FA

E3X-HD

E3NX-FA



15×8×3 /
15×10×4

1550

1550

1400

2100

E32-T15X 2M

E32-ETS10R 2M



15×8×3

950

1400

450

670

E32-T15Y 2M

E32-T15YR 2M





15×8×3 /
15×9×4

950

1400

1300

1800

E32-T15Z 2M

E32-ETS14R 2M





13×9×4

-

1300

1800

-

E32-ET15YR 2M





-

1300

1800

-

E32-ET15ZR 2M



15×10×3

600

900

350

520

E32-D15X 2M

E32-D15XR 2M



15×10×3

200

300

100

150

E32-D15Y 2M

E32-D15YR 2M



15×10×3 /
13×6×2.3

200

300

100

150

E32-D15Z 2M

E32-EDS24R 2M



24.5×10×3

-

1780

2600

-

E32-A03-1 2M

21×9×2

-

680

1000

-

E32-A04-1 2M

Specifications

Item

Standard

High flex

E32-_15

E32-A03_

E32-A04_

E32-E

E32-_15_R

Permissible bending radius

R25

R10

R1

Cut to length

Yes

Ambient temperature

-40°C to 70°C

Material

Head

Aluminium

Brass-nickel plated

Stainless steel

Aluminium

Fiber

PMMA

Sheath

Polyethylene coating

PVC coating

Degree of protection

IEC 60529 IP67

IEC 60529 IP50



IEC 60529 IP67



1. Sensing distance measured with Standard Mode

1. Sensing distance measured with Standard Mode

Accessoires

Accessories

Shape

Type

Comment

Order code



Focal lens

- Extends sensing distance by more than 500%

- For M4 Through beam fibers E32-TC200, E32-ET11R, E32-T11 (fits M2.6 thread)

- 2 pcs per set

E39-F1



Focal lens (side view)

- For M4 through beam fibers E32-TC200, E32-ET11R, E32-T11,
E32-T61-S, E32-T81R-S (fits M2.6 thread)

- Temperature range -40 to 200°C

- 2 pcs per set

E39-F2



Focal lens (variable)

- For precision detection with E32-D32

E39-F3A



Focal lens



- For precision detection with E32-EC41

E39-F3A-5



- For precision detection with E32-EC41

E39-F3B

- For precision detection with M6 coaxial diffuse reflective fibers (e.g. E32-CC200)

E39-F18



Focal lens (side view, variable)

- For precision detection with E32-EC31

E39-EF51



Focal lens (heat resistant)

- Extends sensing distance by more than 500%

- For M4 through beam fibers E32-ET51, E32-T61, E32-T61-S,
E32-T81R, E32-T81R-S (fits M4 thread)

- Temperature range -60 to 350°C

- 2 pcs per set

E39-EF1-37-2

E39-F16



Focal lens (vacuum resistant, heat resistant)

- Fits E32-T51V and E32-T54V (fits M2.6 thread)

- 2 units per set

- Heat resistant up to 120°C

E39-F1V



Fiber cutter

- Included in applicable fiber

E39-F4



Thin fiber attachment

- Amplifier adapter for thin fibers

- Included in applicable fiber (2 sets)

E39-F9



Sleeve bender

- For E32-TC200B(4)

- For E32-TC200F(4)

- For E32-DC200F(4)

E39-F11



Single fiber extension
connector

- Fiber extension connector for 2.2 mm dia standard fibers

- One unit

E39-F10



Dual fiber extension connector

- For fibers with dia 2.2

E39-F13

- For fiber with dia 1.0

E39-F14

- For fibers with dia between 1.0 and 2.2

E39-F15









Protective spiral tube 1

- For M3 diffuse type sensors

- Length 1 m

E39-F32A

- For M3 through beam type sensors

- Length 1 m

E39-F32B

- For M4 through beam type sensors

- Length 1 m

E39-F32C

- For M6 diffuse type sensors

- Length 1 m

E39-F32D







Fiber on roll 2

- Dia 2.2 mm

- Standard monocore, 10 mm bending radius

- -40 to 80°C

E32-E01 100M

- Dia 1.1 mm

- Standard monocore, 15 mm bending radius

- -40 to 80°C

E32-E02 100M

- Dia 2.2 mm

- High flex multicore, 1 mm bending radius

- -40 to 80°C

E32-E01R 100M

- Dia 1.1 mm

- High flex multicore, 1 mm bending radius

- -40 to 80°C

E32-E02R 100M

- Dia 2.2 mm

- High temperature monocore, 20 mm bending radius

- -60 to 150°C

E32-E05 100M

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length
