Maluka versnelt het voedselkartonneerproces met servoaandrijvingen van OMRON
Racetrack-functieblok vereenvoudigt complexe motion control

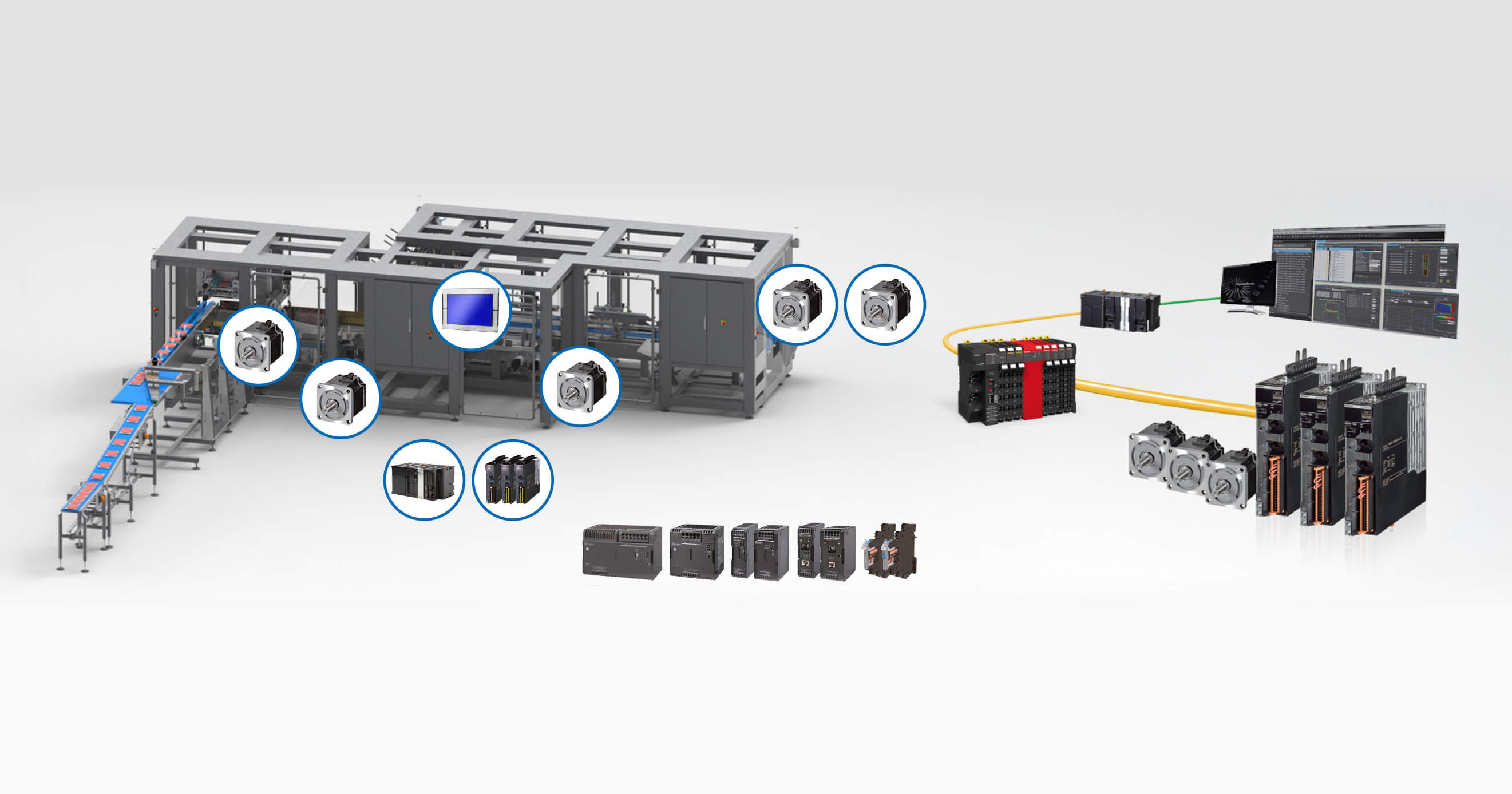

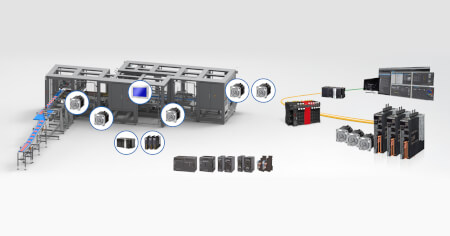

Om een grote voedselproducent te helpen bij het automatiseren van een complex kartonneerproces, ontwikkelde Maluka een supersnelle verpakkingsmachine voor het verpakken van producten met variërende afmetingen, aangedreven door het Sysmac-automatiseringsplatform van OMRON.
Belangrijkste voordelen
Efficiënte verwerking van horizontale en verticale productoriëntaties in één systeem
Snelle werking met tot 320 producten per minuut
Flexibel, modulair transport met behulp van het RaceTrack-functieblok van OMRON
Het compacte ontwerp vervangt twee machines door één, waardoor ruimte en kosten worden bespaard
Volledig geïntegreerd Sysmac-automatiseringsplatform met motion, logica, veiligheid en HMI in één omgeving
In één oogopslag
Het proces van het op twee verschillende manieren verpakken van producten in dozen is problematisch voor een enkele machine, daarom hebben bedrijven er vaak twee nodig. Om deze uitdaging aan te gaan bij een grote voedselproducent in Polen, heeft het Maluka-team een kartonmachine voor hamburger steaks ontworpen, geproduceerd en geïmplementeerd met behulp van OMRON-technologie.
De machine kan twee productoriëntaties aan, horizontaal en verticaal, met snelheden tot 320 eenheden per minuut, waardoor het niet meer nodig is om twee systemen te gebruiken. De sleutel tot de oplossing is het RaceTrack-functieblok van OMRON, dat nauwkeurige besturing van het transportsysteem in racetrack-stijl mogelijk maakt voor nauwkeurige groepering en overdracht. Met 1S-servoaandrijvingen, geïntegreerde veiligheid en een op PackML gebaseerde HMI biedt de oplossing maximale flexibiliteit in slechts 3,5 m² meer ruimte dan een standaardinstallatie.
De uitdaging: snelle groepering met twee productoriëntaties

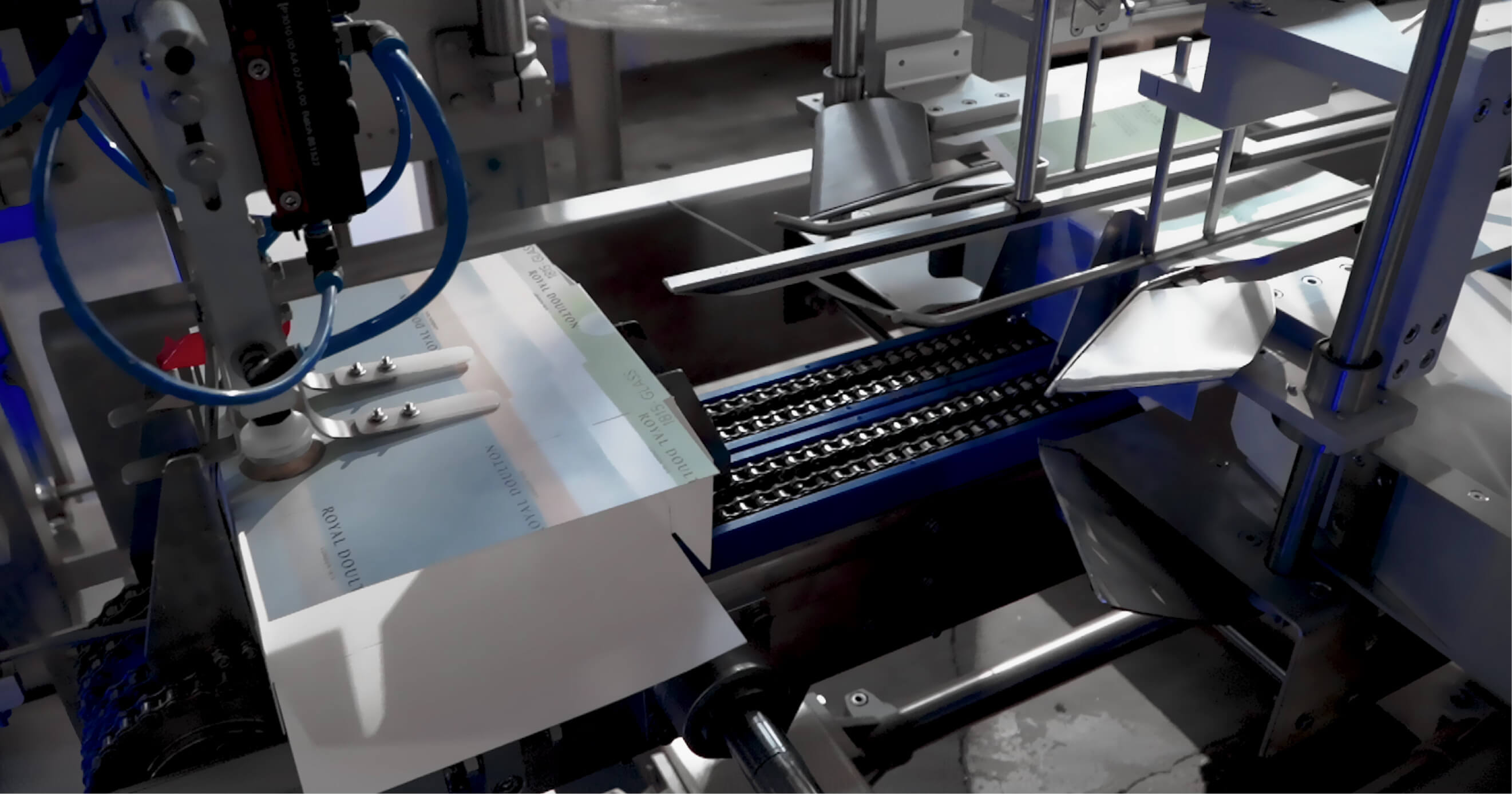

De basis van de oplossing van Maluka is een kartonmachine, die gebruikmaakt van een zuignap om een doos uit het magazijn op te pakken, deze opent met een tweede zuignap en de gevormde doos op een invoerder plaatst. De producten worden op deze invoerder geplaatst, er wordt hete lijm aangebracht en de open wanden van de doos worden gesloten en geperst.
“
"Dit klinkt misschien eenvoudig, maar er zijn twee uitdagingen. De eerste serieuze taak is het verzamelen van de producten met een snelheid van 320 stuks per minuut. De tweede, moeilijkere taak is om deze producten, eenmaal horizontaal in kolommen en eenmaal verticaal in rijen te groeperen."
